单片机多点测温仪电路图

发布时间:2009-03-02 13:55:28  来源:资料室  作者:  更新20200408 130009

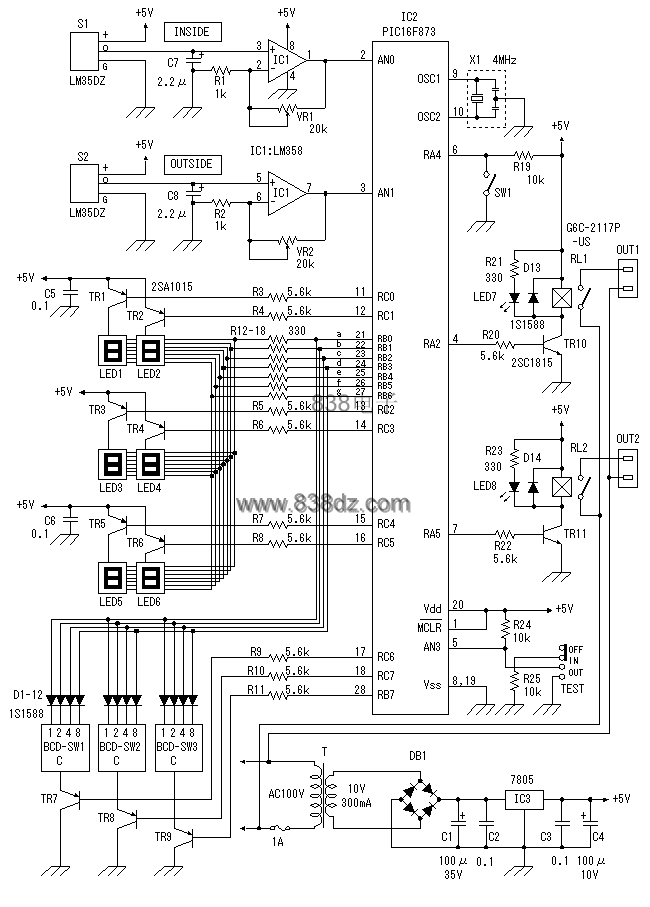

本图是具有两点控制的温控器电路,后面的小LED是设置温度,前4位LED是实际温度,传感器器采用LM35DZ,单片机用PIC16F873,输出用继电器。

具体原理大家分析吧
