54LS373 /74373 三态缓冲输出的8D锁存器(3S,锁存允许输入有回环特性)

54LS373/74LS373 17ns 120mW
54LS373/74LS373  的输出端 O0~O7 可直接与总线相连。
当三态允许控制端 OE 为低电平时,O0~O7 为正常逻辑状态,可用来驱动负载或总
线。当 OE 为高电平时,O0~O7 呈高阻态,即不驱动总线,也不为总线的负载,但
锁存器内部的逻辑操作不受影响。
当锁存允许端 LE 为高电平时,O 随数据 D 而变。当 LE 为低电平时,O 被锁存在
已建立的数据电平。
当 LE 端施密特触发器的输入滞后作用,使交流和直流噪声抗扰度被改善 400mV。

                                                                 图1 引脚功能图


管脚引出端功能符号
D0~D7 数据输入端
OE 三态允许控制端(低电平有效)
LE 锁存允许端
O0~O7 输出端


真值表:

        L--低电平;
        H--高电平;
        X--不定态;
        Q0--建立稳态前Q的电平;
       G--输入端,与8031ALE连高电平:畅通无阻低电平:关门锁存。图中OE--使能端,接地。
       当G=“1”时,74LS373输出端1Q-8Q与输入端1D-8D相同;
       当G为下降沿时,将输入数据锁存。

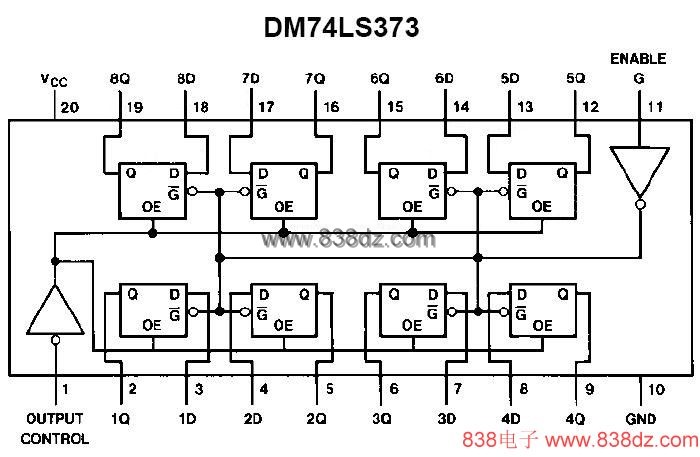

              图2 54LS373/74LS373 内部逻辑电路图
