uln2003/ULN2003A中文资料

发布时间:2009-06-10 17:35:13  来源:资料室    作者:   更新20180613 210300

在自动化密集的的场合会有很多被控元件如继电器,微型电机,风机,电磁阀,空调,水处理等元件及设备,这些设备通常由CPU所集中控制,由于控制系统不能直接驱动被控元件,这需要由功率电路来扩展输出电流以满足被控元件的电流,电压。ULN2XXXX高压大电流达林顿晶体管阵列系列产品就属于这类可控大功率器件,由于这类器件功能强、应用范围语广。因此,许多公司都生产高压大电流达林顿晶体管阵列产品,从而形成了各种系列产品。838电子ULN2003是什么-

原理:LN2003也是一个7路反向器电路,即当输入端为高电平时ULN2003输出端为低电平,当输入端为低电平时ULN2003输出端为高电平,继电器得电吸合。如图九所示

功能特点:

高电压输出50V
 输出钳位二极管
 输入兼容各种类型的逻辑电路
 应用继电器驱动器


                       ULN200X逻辑图



DISSIPATION RATING TABLE耗散评级表

PACKAGE封装

TA=25℃ POWER RATING 额定功率 DERATING FACTOR ABOVE功耗系数 TA=25℃ TA=85℃ POWER RATING 额定功率
D 950 mW 838电子 7.6 mW/℃ 494 mW
N 1150 mW 9.2 mW/℃ 598 mW

electrical characteristics, 电气特性(除非另有说明)TA = 25℃ (unless otherwise noted)

PARAMETER 参数 测试图 TEST CONDITIONS 测试条件 ULN2001A ULN2002A 单位
最小 典型 最大 最小 典型 最大 -
VI(on) On-state input voltage 输入电压 6 VCE=2V, IC =300mA - - - - - 13 V
VCE(sat) Collector-emitter saturation voltage集电极-发射极饱和电压 5 II=250μA,IC=100mA - 0.9 1.1 - 0.9 1.1 V
II=350μA, IC=200mA - 1 1.3 - 1 1.3
II=500μA, IC=350mA - 1.2 1.6 - 1.2 1.6
VF   Clamp forward voltage 正向钳位电压 8 IF = 350mA - 1.7 2 - 1.7 2 V
ICEX Collector cutoff current集电极截止电流 1 VCE = 50V, II = 0 - - 50 - - 50 μA
2 VCE=50V,TA= 70℃ II=0 -   100 - - 100 -
VI=6V - - - - - 500
II(off)   Off state input current关闭状态下输入电流 3 VCE=50V,TA=70℃ IC=500μA, 50 65 - 50 65 - μA
II Input current 输入电流 4 VI = 17 V - - - - 0.82 1.25 mA
IR Clamp reverse current 反向钳位电流 7 VR=50V, TA=70℃ - - 100 - - 100 μA
VR = 50 V - - 50 - - 50
hFE Static forward-current transfer ratio 静态正向电流传输比 5 VCE=2V, IC =350mA 1000 - - - - - -
Ci Input capacitance 输入电容 - VI = 0, f = 1MHz   15 25   15 25 pF

electrical characteristics, 电气特性(除非另有说明)TA = 25℃ (unless otherwise noted)

PARAMETER 参数 测试图 TEST CONDITIONS 测试条件 ULN2003A ULN2004A 单位
最小 典型 最大 最小 典型 最大
VI(on) On state input voltage输入电压 66 VCE=2V IC=125mA           5 V
IC=200mA - - 2.4 - - 6
IC=250mA - - 2.7 - - -
IC=275mA - - - - - 7
IC=300mA - - 3 - - -
IC=350mA           8
VCE(sat) ittCollector-emitter saturation voltage集电极发射极饱和电压 5 II = 250μA, IC=100mA - 0.9 1.1   0.9 1.1 V
II = 350μA, IC =200mA - 1 1.3   1 1.3
II = 500μA, IC=350mA - 1.2 1.6   1.2 1.6
ICEX Collector cutoff current 集电极截止电流 1 VCE = 50V, II = 0 - - 50 -   50 μA
22 VCE=50V,TA=70℃ II = 0 - - 100    - - 100 -
VI = 1V - - - - - 500
VF Clamp forward voltage 正向钳位电压 8 IF = 350mA - 1.7 2 - 1.7 2 V
II(off) Off state input current 关闭状态下输入电流 33 VCE = 50 V, CE , TA = 70℃ IC = 500μA 50 65 - 50 65 - μA
II Input current输入电流 4 VI = 3.85 V - 0.93 1.35 - - - mA
VI = 5 V - - -   0.35 0.5
VI = 12 V - - -   1 1.45
IR Clamp reverse current 反向钳位电流 77 VR = 50 V - - 50 - - 50 μA
VR = 50 V, TA = 70℃ - - 100 - - 100
Ci Input capacitance输入电容 - VI = 0, f =1MHz - 15 25   15 25 pF

electrical characteristics, 电气特性(除非另有说明)TA = 25℃ (unless otherwise noted)

PARAMETER 参数 测试图 TEST CONDITIONS 测试条件 ULQ2003A ULQ2004A 单位
最小 典型 最大 最小 典型 最大
VI(on) On state input voltage输入电压 6 VCE=2V IC=125mA           5 V
IC=200mA - - 2.7 - - 6
IC=250mA - - 2.9 - - -
IC=275mA - - - - - 7
IC=300mA - - 3 - - -
IC=350mA           8
VCE(sat) ittCollector-emitter saturation voltage集电极发射极饱和电压 5 II = 250μA, IC=100mA - 0.9 1.1   0.9 1.1 V
II = 350μA, IC =200mA - 1 1.3   1 1.3
II = 500μA, IC=350mA - 1.2 1.6   1.2 1.6
ICEX Collector cutoff current 集电极截止电流 1 VCE = 50V, II = 0 - - 50 -   50 μA
22 VCE=50V II = 0 - - 100    - - 100
VI = 1V - - - - - 500
VF Clamp forward voltage 正向钳位电压 8 IF =350mA - 1.7 2 - 1.7 2 V
II(off) Off state input current 关闭状态下输入电流 3 VCE =50V, IC=500μA 30 65 - 50 65 - μA
II Input current输入电流 4 VI = 3.85V - 0.93 1.35 - - - mA
VI = 5V - - -   0.35 0.5
VI = 12V - - -   1 1.45
IR Clamp reverse current 反向钳位电流 7 VR = 50V TA =25℃ - - 100 - - 50 μA
VR = 50V - - 100 - - 100
Ci Input capacitance输入电容 - VI = 0, f=1MHz - 15 25   15 25 pF

 switching characteristics, 开关特性TA = 25℃

PARAMETER 参数 TEST CONDITIONS 测试条件 ULN2001A,ULN2002A, ULN2003A,ULN2004A 单位
最小 典型 最大 -
tPLH Propagation delay time, low- to high-level output传播延迟时间,从低到高输出 See Figure 9 - 0.25 1 μs
tPHL Propagation delay time, high- to low-level output 传播延迟时间,从高到低输出 See Figure 9 - 0.25 1 μs
VOH High-level output voltage after switching 输出高电平电压 VS=50V, IO≈300mA, See Figure 10 VS–20 - - mV

switching characteristics over recommended operating conditions (unless otherwise noted)开关特性的建议运行条件(除非另有说明)

PARAMETER 参数838电子 TEST CONDITIONS 测试条件  ULQ2003A,ULQ2004A 单位
最小 典型 最大
tPLH Propagation delay time, low- to high-level output 传播延迟时间,从低到高输出 See Figure 9 - 1 10 μs
tPHL Propagation delay time, high- to low-level output 传播延迟时间,从高到低输出 See Figure 9 - 1 10 μs
VOH High-level output voltage after switching 输出高电平电压 VS=50V, IO≈300mA, See Figure 10 VS–500 - - mV

         图一 ULN2001A内部电路图                                      图二 ULN2002A内部电路图

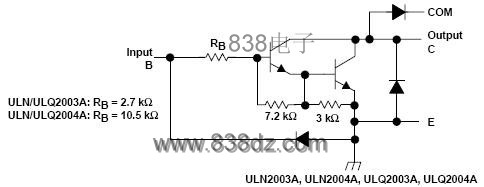

                 图三 ULN2003A ULN2004A ULQ2003A ULQ2004A内部电路图

-

       图1 ICEX测试电路                                                                  图2  ICEX测试电路

       图3 ICEX测试电路                                                                  图4ICEX测试电路

        图5   hFE, VCE(sat)测试电路                                                                      图6 VI(on) 测试电路

-

                                           图四 参数测量信息



应用电路:

                    图五MOS管加载到输入端                                  图六  TTL电路到输入端

          图七 冲区高电流负载                                                          图八   使用上拉电阻提高驱动电流



图九 实际应用的UL2003电路图





absolute maximum ratings at=25℃ free-air temperature (unless otherwise noted)†绝对最大额定值at=25℃
Collector-emitter voltage 集电极-发射极电压 50 V
Clamp diode reverse voltage 钳位二极管的反向电压(见注1 ) 50 V
Input voltage, VI (see Note 1) 输入电压 30 V
Peak collector current (see Figures 14 and 15)峰值集电极电流 500 mA
Output clamp current, IOK .输出钳位电流 500 mA
Total emitter-terminal current 共发射极端子电流 –2.5 A
Continuous total power dissipation . 连续总功耗 See Dissipation Rating Table
Package thermal impedance, θJA 封装热阻(see Note 2): D package 73℃/W
N package 67℃/W
NS package 64℃/W
Operating free-air temperature range, TA 自由空气的温度范围内 ULN200xA –20℃ to 70℃
ULQ200xA –40℃ to 85℃
Lead temperature 1.6mm(1/16inch)from case for 10 seconds  260℃
Storage temperature range, Tstg 储存温度范围 –65℃ to 150℃
