74hc595中文资料

发布时间:2009-06-20 18:39:13  来源:资料室    作者:   更新20201201 222122

概述:
 74HC595 是一款漏极开路输出的CMOS 移位寄存器,输出端口为可控的三态输出 端,亦能串行输出控制下一级级联芯片。
 特点:
 􀁺 高速移位
时钟频率Fmax>25MHz
 􀁺 标准串行(SPI)接口
 􀁺 CMOS 串行输出,可用于多个设备的级联
 􀁺 低功耗:TA =25℃时,Icc=4μA(MAX)

引脚功能表:

管脚编号

管脚名 管脚定义功能

1、2、3、4、5、6、7、15

QA—QH 三态输出管脚

8

GND 电源地

9

SQH 串行数据输出管脚

10

SCLR 移位寄存器清零端

11

SCK 数据输入时钟线

12

RCK 输出存储器锁存时钟线

13

OE 输出使能

14

SI 数据线

15

VCC 电源端

          图1 74HC595引脚图

                         图2 74HC595逻辑图

真值表:

输入管脚 输出管脚
SI SCK SCLR RCK OE
X X X X H QA—QH 输出高阻
X X X X L QA—QH 输出有效值
X X L X X 移位寄存器清零
L 上沿 H X X 移位寄存器存储L
H 上沿 H X X 移位寄存器存储H
X 下沿 H X X 移位寄存器状态保持
X X X 上沿 X 输出存储器锁存移位寄存器中的状态值
X X X 下沿 X 输出存储器状态保持



Absolute Maximum Ratings绝对最大额定值

参数 数值
Supply Voltage电源电压(VCC) −0.5 to +7.0V
DC Input Voltage 直流输入电压(VIN) −1.5 to VCC +1.5V
DC Output Voltage 直流输出电压(VOUT) −0.5 to VCC +0.5V
Clamp Diode Current 钳位二极管电流(IIK, IOK) ±20mA
DC Output Current直流输出电流,每个引脚(输出) ±35mA
DC VCC or GND Current,per pin (ICC) ±70mA
Storage Temperature Range 储存温度范围(TSTG) −65℃ to +150℃
Power Dissipation 功耗(PD)
(Note 3) 600mW
S.O. Package only 500mW
Lead Temperature (TL) (Soldering 10 seconds) 260℃


Recommended Operating Conditions建议操作条件

参数 最小 最大 单位
Supply Voltage电源电压(VCC) 2 6 v
DC Input or Output Voltage(VIN, VOUT)输入输出电压 0 VCC V
Operating Temperature Range工作温度范围 (TA) −40 +85
Input Rise or Fall Times 输入上升或下降时间
(tr,tf) VCC = 2.0V - 1000 ns
VCC = 4.5V - 500 ns
VCC = 6.0V - 400 ns



DC SPECIFICATIONS直流电气规格

Symbol 符号 Parameter 参数 Conditions  条件 VCC TA=25℃ TA= −40to85℃ TA= −55to125℃ UNIT 单位
典型 Guaranteed Limits保证界限
VIH Minimum High Level Input Voltage最大高电平输入电压 - 2.0V - 1.5 1.5 1.5 V
4.5V - 3.15 3.15 3.15
6.0V - 4.2 4.2 4.2
VIL Maximum LOW Level Input Voltage最大低电平输入电压 - 2.0V - 0.5 0.5 0.5 V
4.5V - 1.35 1.35 1.35
6.0V - 1.8 1.8 1.8
VOH Minimum HIGH Level Output Voltage最大高电平输出电压 VIN=VIH or VIL|IOUT|≤20μA 2.0V 2.0 1.9 1.9 1.9 V
4.5V 4.5 4.4 4.4 4.4
6.0V 6.0 5.9 5.9 5.9
Q'H VIN = VIH or VIL V
|IOUT| ≤4.0mA 4.5V 4.2 3.98 3.84 3.7
|IOUT| ≤5.2mA 6.0V 5.2 5.48 5.34 5.2
QA thru QH VIN = VIH or VIL V
|IOUT| ≤6.0mA 4.5V 4.2 3.98 3.84 3.7
IOUT| ≤ 7.8mA 6.0V 5.7 5.48 5.34 5.2
VOL Maximum LOW Level Output Voltage最大低电平输出电压 VIN=VIH or VIL|IOUT| ≤ 20μA 2.0V 0 0.1 0.1 0.1 V
4.5V 0 0.1 0.1 0.1
6.0V 0 0.1 0.1 0.1
Q'H VIN = VIH or VIL V
|IOUT| ≤ 4mA 4.5V 0.2 0.26 0.33 0.4
|IOUT| ≤5.2mA 6.0V 0.2 0.26 0.33  0.4
QA thru QH VIN = VIH or VIL V
|IOUT| ≤6.0mA 4.5V 0.2 0.26 0.33 0.4
|IOUT| ≤7.8mA 6.0V 0.2 0.26 0.33 0.4
IIN Maximum Input Current最大输入电流 VIN=VCC or GND 6.0V - ±0.1 ±1.0 ±1.0 μA
IOZ Maximum 3-STATE Output Leakage最大3态输出泄漏电流 VOUT = VCC or GND G = VIH 6.0V - ±0.5 ±5.0 ±10 μA
ICC Maximum Quiescent Supply Current电源电流 VIN=VCC or GND IOUT = 0μA 6.0V - 8.0 80 160 μA



交流电气特性:

Symbol 符号 Parameter 参数 Conditions 条件 典型 Guaranteed Limit UNIT 单位
fMax 最高工作频率 - 50 30 MHz
tPHL, tPLH Maximum Propagation Delay,最大传输延迟 SCK to Q’ H CL = 45 pF 12 20 ns
tPHL, tPLH Maximum Propagation Delay, 最大传输延迟RCK to QA thru QH CL = 45 pF 18 30 ns
tPZH, tPZL Maximum Output Enable Time from G to QA thru QH 最大输出启用时间G to QA thru QH RL=1kΩ CL=45pF 17 28 ns
tPHZ, tPLZ Maximum Output Disable Time from G to QA thru QH最大输出禁用时间G to QA thru QH RL=1kΩ CL=5pF 15 25 ns
tS Minimum Setup Time from SER to SCK - - 20 ns
tS Minimum Setup Time from SCLR to SCK - - 20 ns
tS Minimum Setup Time from SCK to RCK - - 40 ns
tH Minimum Hold Time from SER to SCK - - 0 ns
tW Minimum Pulse Width of SCK or RCK - - 16 ns



交流电气特性:(续)

Symbol 符号 Parameter 参数 Conditions 条件 VCC TA = 25℃ TA = −40 to 85℃ TA = −55 to 125℃ UNIT 单位
典型 Guaranteed Limits  保证界限
fMax Maximum Operating Frequency最高工作频率 CL = 50 pF 2.0V 10 6 4.8 4.0 MHz
4.5V 45 30 24 20
6.0V 50 35 28 24
tPHL, tPLH Maximum Propagation Delay from SCK to Q’ H最大传输延迟传播延迟CK to Q CL = 50 pF 2.0V 58 210 265 315 ns
CL = 150 pF 2.0V 83 294 367 441
CL = 50 pF 4.5V 14 42 53 63
CL = 150 pF 4.5V 17 58 74 88
CL = 50 pF 6.0V 10 36 45 54
CL = 150 pF 6.0V 14 50 63 76
tPHL, tPLH Maximum Propagation Delay from RCK to QA thru QHCK to QCK to Q最大传输延迟RCK to QA thru QHCK to QCK to Q CL = 50 pF 2.0V 70 175 220 265 ns
CL = 150 pF 2.0V 105 245 306 368
CL = 50 pF 4.5V 21 35 44 53
CL = 150 pF 4.5V 28 49 61 74
CL = 50 pF 6.0V 18 30 37 45
CL = 150 pF 6.0V 26 42 53 63
tPHL, tPLH Maximum Propagation Delay from SCLR to Q’ H最大传输延迟to Q’ H - 2.0V - 175 221 261 ns
4.5V - 35 44 52
6.0V - 30 37 44
tPZH, tPZL Maximum Output Enable from G to QA thru QH最大输出启用 RL=1kΩ CL=50pF 2.0V 75 175 220 265 ns
RL=1kΩ CL=150pF 2.0V 100 245 306 368
CL= 50pF 4.5V 15 35 44 53
CL = 150pF 4.5V 20 49 61 74
CL = 50 pF 6.0V 13 30 37 45
CL = 150 pF 6.0V 17 42 53 63
CPD Power Dissipation Capacitance, OutputsEnabled (Note 6)功耗电容 G = VCC - 90 - - - pF
G = GND 150 - - -
CIN Maximum Input Capacitance最大输入电容 - - 5 10 10 10 pF
COUT Maximum Output最大输出电容 - - 15 20 20 20 pF

                             图3 74HC595 时序图图

应用电路图:

         图4 87LPC76x与74HC595单片机构成的键盘显示电路

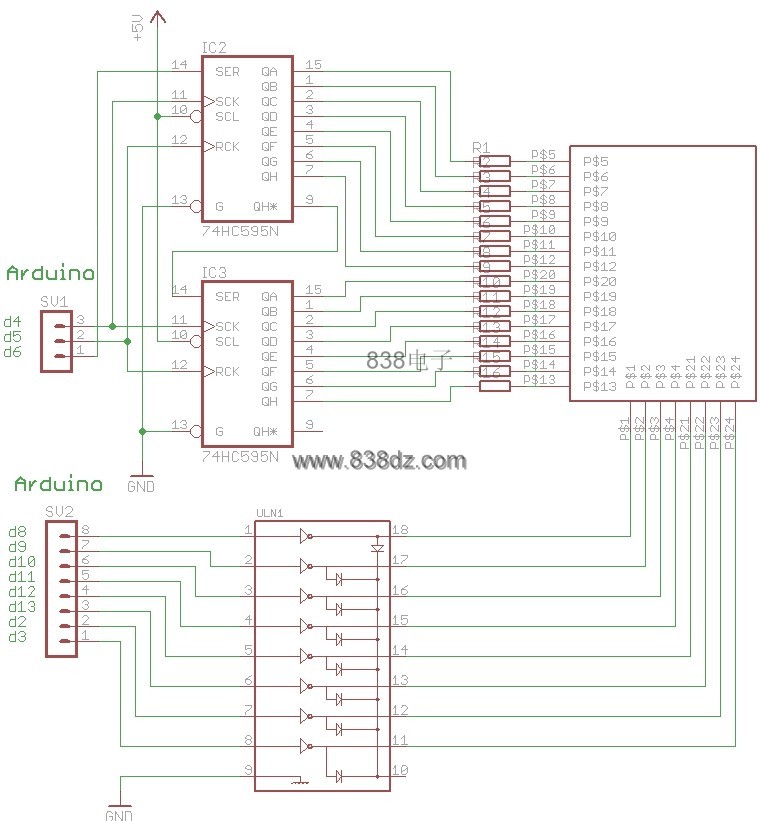

                                    图5
