UA741中文资料

发布时间:2009-05-16 15:49:25  来源:资料室    作者:   更新20180820 162325

uA741M,uA741I,uA741C(单运放)是高增益运算放大器,用于军事,工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。
这些类型还具有广泛的共同模式,差模信号范围和低失调电压调零能力与使用适当的电位。

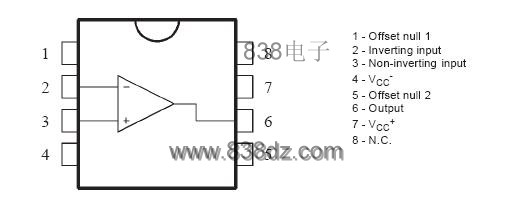

uA741M,uA741I,uA741C芯片引脚和工作说明:
1和5为偏置(调零端),2为正向输入端,3为反向输入端,4接地,6为输出,7接电源 8空脚



ABSOLUTE MAXIMUM RATINGS最大额定值





Symbol符号

Parameter 参数 UA741M UA741I UA741C Unit单位
VCC Supply voltage 电源电压



±22   V
Vid Differential Input Voltage 差分输入电压



±30   V
Vi Input Voltage 输入电压



±15   V
Ptot Power Dissipation 功耗   500

mW

 Toper Output Short-circuit Duration输出短路持续时间 Infinite无限制
Operating Free-air Temperature Range工作温度

-55 to +125

-40 to +105 0 to +70  ℃
Tstg Storage Temperature Range储存温度范围 -65 to +150




ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性
虚拟通道连接= ± 15V , Tamb = 25 ℃ (除非另有说明)



Symbol符号 Parameter 参数 最小. 典型. 最大. Unitd  单位
Vio Input Offset Voltage (Rs ≤ 10KΩ)  输入失调电压 -

mV

Tamb = +25℃ - 1 5
Tmin ≤ Tamb ≤ Tmax - - 6
Iio Input Offset Current 输入失调电流

nA

Tamb = +25℃ - 2 30
Tmin ≤ Tamb ≤ Tmax - - 70
Iib Input Bias Current 输入偏置电流

nA

Tamb = +25℃ - 10 100
Tmin ≤ Tamb ≤ Tmax - - 200
Avd Large Signal Voltage Gain (Vo=±10V, RL=2KΩ) 大信号电压增益

V/mV

Tamb = +25℃ 50 200 -
Tmin ≤ Tamb ≤ Tmax 25 -
SVR Supply Voltage Rejection Ratio (Rs ≤ 10KΩ) 电源电压抑制比

dB

Tamb = +25℃ 77 90 -
Tmin ≤ Tamb ≤ Tmax 77 - -
ICC Supply Current, no load 电源电流(空载)

mA

Tamb = +25℃ - 1.7 2.8
Tmin ≤ Tamb ≤ Tmax - - 3.3
Vicm Input Common Mode Voltage Range 输入共模电压范围 V
Tamb = +25℃ ±12 - -
Tmin ≤ Tamb ≤ Tmax ±12 - -
CMR Common Mode Rejection Ratio (RS ≤ 10KΩ)共模抑制比 dB
Tamb = +25℃ 70 90 -
Tmin ≤ Tamb ≤ Tmax  70 - -
IOS Output short Circuit Current输出短路电流 10 25 40 mA
±Vopp Output Voltage Swing输出电压摆幅 Tamb=+25℃ RL=10KΩ 12 14  - V
RL=2KΩ 10 13 -
Tmin≤Tamb ≤Tmax RL=10KΩ 12 - -
RL=2KΩ 10 - -
SR Slew Rate Vi=±10V,RL=2KΩ,CL=100pF,unity Gain 转换率 单位增益 0.25 0.5 -

V/μs

tr Rise Time Vi = ±20mV, RL =2KΩ,CL = 100pF, unity Gain 上升时间 单位增益 - 0.3 -

μs

Kov Overshoot Vi=20mV,RL=2KΩ,CL=100pF,unity Gain  超虚拟 单位增益 - 5 -

%

Ri Input Resistance 输入阻抗 0.3 2 -

GBP Gain Bandwith Product Vi = 10mV, RL =2KΩ,CL = 100pF, f =100kHz 带宽增益 0.7 1 -

MHz

THD Total Harmonic Distortion f = 1kHz, Av = 20dB, RL=2KΩ,Vo=2Vpp, CL=100pF,Tamb=+25℃ 总谐波失真 - 0.06 -

%

en Equivalent Input Noise Voltage f=1kHz,Rs=100Ω 等效输入噪声电压 - 23 -

 nV
√Hz

¢m Phase Margin 相位裕度 - 50 -

Degrees











UA741/ LM741应用电路:

          图6 12V的电池监视器                                图7 低功耗放大器



                                图8 741驱动三极管的5瓦功率放大器

                              图9 自动感光电路图

                                图10 夜间自动感光电路图

                                          图11 声音探测器

                                      图12 数字/模拟输出接口电路

                                       图13 自动温控风扇电路





本文译自ST公司的UA741








温度等级

Package 封装
Part Number零件型号 Temperature Range 工作温度范围 N

D

UA741C 0℃ - +70℃

UA741I -40℃ - +105℃

UA741M -55℃ - +125℃

例如 : UA741CN
