TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等
电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。
该TLP521－2提供了两个孤立的 光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装
集电极-发射极电压： 55Ｖ（最小值）
经常转移的比例： 50 ％（最小）
隔离电压： 2500 Vrms （最小）
图1 TLP521 TLP521-2 TLP521-4 光藕内部结构图及引脚图
图2 TLP521-2 光电耦合器引脚排列图
Absolute Maximum Ratings 绝对最大额定值(Ta = 25℃)
| Characteristic 参数 | Symbol 符号 | Rating 数值 |
Unit 单位 |
||
| TLP521−1 | TLP521−2 TLP521−4 | ||||
| LED | Forward current 正向电流 | IF | 70 | 50 | mA |
| Forward current derating 正向电流减率 | ΔIF/℃ | −0.93(Ta≥50℃) | −0.5(Ta≥25℃) | mA/℃ | |
| Pulse forward current 瞬间正向脉冲电流 | IFP | 1 (100μ pulse, 100pps) | A | ||
| Reverse voltage 反向电压 | VR | 5 | V | ||
| Junction temperature 结温 | Tj | 125 | ℃ | ||
| 接 收 侧 | Collector−emitter voltage 集电极发射极电压 | VCEO | 55 | V | |
| Emitter−collector voltage 发射极集电极电压 | VECO | 7 | V | ||
| Collector current 集电极电流 | IC | 50 | mA | ||
| Collector power dissipation (1 circuit) 集电极功耗 | PC | 150 | 100 | mW | |
| Collector power dissipation derating (1 circuit Ta ≥ 25℃) 集电极功耗减率 | ΔPC/℃ | −1.5 | −1.0 | mW/℃ | |
| Junction temperature 结温 | Tj | 125 | ℃ | ||
| Storage temperature range 储存温度范围 | Tstg | −55~125 | ℃ | ||
| Operating temperature range 工作温度范围 | Topr | −55~100 | ℃ | ||
| Lead soldering temperature 无铅焊接温度 | Tsol | 260 (10 s) | ℃ | ||
| Total package power dissipation整体功耗 | PT | 250 | 150 | mW | |
| Total package power dissipation derating (Ta≥25℃) 整体功耗减率 | ΔPT/℃ | −2.5 | −1.5 | mW/℃ | |
| Isolation voltage 隔离电压 | BVS | 2500(AC,1Min 最小, R.H.≤60%) | Vrms | ||
注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。
Recommended Operating Conditions建议操作条件
| Characteristic 参数 | Symbol 符号 | Min 最小 | Typ 典型 | Max 最大 | Unit 单位 |
| Supply voltage 电源电压 | VCC | ─ | 5 | 24 | V |
| Forward current 正向电流 | IF | ─ | 16 | 25 | mA |
| Collector current 集电极电流 | IC | ─ | 1 | 10 | mA |
| Operating temperature 操作温度 | Topr | −25 | ─ | 85 | ℃ |
| 型号 | Classi− fication (*1)分级标准 | Current Transfer Ratio (%)(IC/IF) 经常转移率 (%)(IC/IF) | Marking Of Classification 标志的分类 | |
| IF = 5mA, VCE = 5V, Ta = 25℃ | ||||
| 最小 | 最大 | |||
| TLP521 | A | 50 | 600 | Blank, Y, Y■, G, G■, B, B■, GB |
| Rank Y | 50 | 150 | Y, Y■ | |
| Rank GR | 100 | 300 | G, G■ | |
| Rank BL | 200 | 600 | B, B■ | |
| Rank GB | 100 | 600 | G, G■, B, B■, GB | |
| TLP521−2 TLP521−4 | A | 50 | 600 | Blank, GR, BL, GB |
| Rank GB | 100 | 600 | GR, BL, GB | |
*1: Ex. rank GB: TLP521−1 (GB)
(Note): Application type name for certification test, please use standard product type name, i.e.
TLP521−1 (GB): TLP521−1, TLP521−2 (GB): TLP521−2
Individual Electrical Characteristic 单独的电气特性参数 (Ta = 25℃)
| Characteristic 参数 | Symbol 符号 | Test Condition 测试条件 | Min 最小 | Typ 典型 | Max 最大 | Unit 单位 | |
| LED | Forward voltage 正向电压 | VF | IF = 10mA | 1.0 | 1.15 | 1.3 | V |
| Reverse current 反向电流 | IR | VR = 5V | — | — | 10 | μA | |
| Capacitance 电容 | CT | V=0, f =1MHz | — | 30 | — | pF | |
| 接收侧 | Collector−emitter breakdown voltage 集电极发射极击穿电压 | V(BR) CEO | IC = 0.5mA | 55 | — | — | V |
| Emitter−collector breakdown voltage 发射极集电极击穿电压 | V(BR) ECO | IE = 0.1mA | 7 | — | — | V | |
| Collector dark current 集电极暗电流 | ICEO | VCE = 24V | — | 10 | 100 | nA | |
| VCE=24V,Ta=85℃ | — | 2 | 50 | μA | |||
| Capacitance (collector to emitter) 电容（集电极到发射极） | CCE | V =0, f =1MHz | — | 10 | — | pF | |
Coupled Electrical Characteristic 耦合电气特性参数s (Ta = 25℃)
| Characteristic 参数 | Symbol 符号 | Test Condition 测试条件 | Min 最小 | Typ 典型 | Max 最大 | Unit 单位 |
| Current transfer ratio 经常转移的比率 | IC/IF | IF=5mA, VCE =5V Rank GB | 50 | — | 600 | % |
| 100 | — | 600 | ||||
| Saturated CTR 饱和率 | IC/IF (sat) | IF=1mA, VCE=0.4V Rank GB | — | 60 | — | % |
| 30 | — | — | ||||
| Collector−emitter saturation voltage 集电极-发射极饱和电压 | VCE (sat) | IC = 2.4 mA, IF = 8 mA | — | — | 0.4 | V |
| IC=0.2mA, IF=1mA Rank GB | — | 0.2 | — | |||
| — | — | 0.4 |
Isolation Characteristic 耦合电气特性参数 (Ta = 25℃)
| Characteristic 参数 | Symbol 符号 | Test Condition 测试条件 | Min 最小 | Typ 典型 | Max 最大 | Unit 单位 |
| Capacitance(input to output)电容（输入输出） | CS | VS = 0, f = 1 MHz | — | 0.8 | — | pF |
| Isolation resistance 隔离电阻 | RS | VS = 500 V, R.H.≤ 60% | — | 1011 | — | Ω |
| Isolation voltage 隔离电压 | BVS | AC, 1 Min 最小ute | 2500 | — | — | Vrms |
| AC, 1 second, in oil | — | 5000 | — | |||
| DC, 1 Min 最小ute, in oil | — | 5000 | — | Vdc |
Switching Characteristic 开关特性参数 (Ta = 25℃)
| Characteristic 参数 | Symbol 符号 | Test Condition 测试条件 | Min 最小 | Typ 典型 | Max 最大 | Unit 单位 |
| Rise time 上升时间 | tr | VCC=10V IC=2mA RL=100Ω | — | 2 | — |
μs |
| Fall time下降时间 | tf | — | 3 | — | ||
| Turn−on time 开启时间 | ton | — | 3 | — | ||
| Turn−off time 关断时间 | toff | — | 3 | — | ||
| Turn−on time 开启时间 | tON | RL = 1.9kΩ (Fig.1) VCC = 5V, IF = 16mA | — | 2 | — |
μs |
| Storage time 存储时间 | ts | — | 15 | — | ||
| Turn−off time 关断时间 | tOFF | — | 25 | — |
|
图3 TLP521-1 封装图 图4 TLP521-2 封装图 |
|
图5 TLP521-4 封装图 |
|
图6 开关时间测试电路

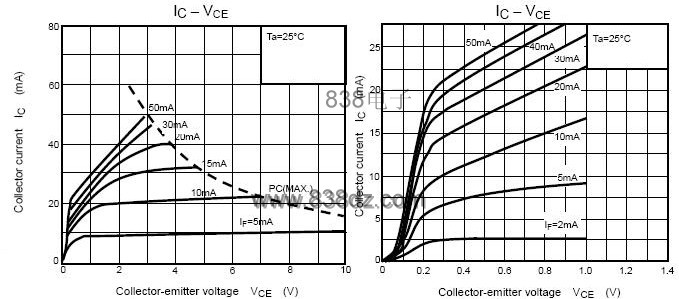

特性曲线图： |
|
|
|
|
|
|
|
|
|
|
|
|
应用电路：
图7 打开或关闭12V直流电动机的TTL控制信号输入电路图
