CD4049 CD4050中文资料-

功能：CD4049 六反相缓冲器/转换器
CD4050 六同相缓冲器/转换器

CD4049是六反相缓冲器，具有仅用一电源电压(VCC)进行逻辑电平转换的特征。用作逻辑电平转换时，输入高电平电压(V IH)超过电源电压V CD。该器件主要用作COS/MOS到DTL/TTL的转换器，能直接驱动两个DTL/TTL负载。CD4049可替换CD4009，因为CD4049仅需要一电源电压，可取代CD4009用于反相器、电源驱动器或逻辑电平转换器。CD4049与CD4009引出端排列一致，16引出端是空脚，与内部电路无连接。若使用时不要求高的漏电流或电压转换，推荐使用CD4049六反相器。

CD4050是非反相六缓冲器，具有仅用一电源电压(VCC)进行逻辑电平转换的特征。用作逻辑电平转换时，输入高电平电压(VIH)超过电源电压VCC。该器件主要用作COS/MOS到DTL/TTL的转换器，能直接驱动两个DTL/TTL负载。CD4049可替换CD4010，因为CD4050仅需要一电源电压，可取代CD4050用于反相器、电源驱动器或逻辑电平转换器。CD4050与CD4010引出端排列一致，16引出端是空脚，与内部电路无连接。若使用时不要求高的漏电流或电压转换，推荐使用CD4049六反相器。

CD4049引脚图

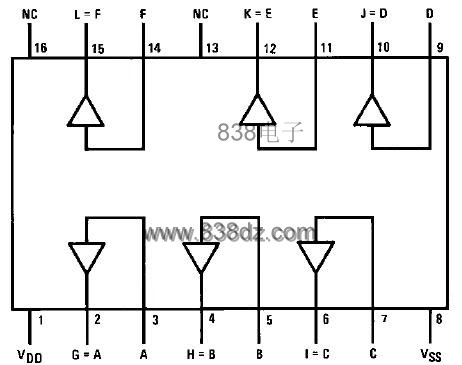

CD4050引脚图

CD4049 内部图 CD4050内部图

Absolute Maximum Ratings 绝对最大额定值：

Supply Voltage电源电压(VDD)	-0.5V to +18V
Input Voltage输入电压 (VIN)	-0.5V to +18V
Voltage at Any Output Pin (VOUT)电压在任何输出引脚（输出电压）	-0.5V to VDD + 0.5V
Storage Temperature Range储存温度范围 (TS)	-65℃ to +150℃
Power Dissipation功耗 (PD)
Dual-In-Line 普通双列封装	700 mW
Small Outline 小外形封装	500 mW
焊接温度(TL)（焊接10秒）	260℃

Recommended Operating Conditions 建议操作条件：

Supply Voltage电源电压(VDD)	3V to 15V
Input Voltage输入电压 (VIN)	0V to 15V
Voltage at Any Output Pin (VOUT)电压在任何输出引脚（输出电压）	0 to VDD
Operating Temperature Range工作温度范围 (TA)
CD4049UBC, CD4050BC	-40℃ to +85℃

DC Electrical Characteristics 直流电气特性：

Symbol 符号	Parameter 参数	Conditions 条件	-40℃		+25℃			+85℃			Units 单位
Symbol 符号	Parameter 参数	Conditions 条件	最小	最大	最小	典型	最大	最小		最大	Units 单位
IDD	Quiescent Device Current静态电流	VDD = 5V		4		0.03	4.0		30		μA
		VDD = 10V		8		0.05	8.0		60
		VDD = 15V		16		0.07	16.0		120
VOL	LOW Level Output Voltage 输出低电平电压	VIH = VDD, VIL = 0V, \|IO\|<1μA
		VDD = 5V		0.05		0	0.05		0.05		V
		VDD = 10V		0.05		0	0.05		0.05
		VDD = 15V		0.05		0	0.05		0.05
VOH	HIGH Level Output Voltage 输出高电平电压	VIH = VDD, VIL = 0V, \|IO\|<1μA
		VDD = 5V	4.95		4.95	5		4.95			V
		VDD = 10V	9.95		9.95	10		9.95
		VDD = 15V	14.95		14.95	15		14.95
VIL	LOW Level Input Voltage 输入低电平电压 (CD4050BC Only)	\|IO\|<1μA
		VDD =5V, VO =0.5V		1.5		2.25	1.5		1.5		V
		VDD = 10V, VO =1V		3.0		4.5	3.0		3.0
		VDD =15V, VO=1.5V		4.0		6.75	4.0		4.0
VIL	LOW Level Input Voltage 输入低电平电压 (CD4049UBC Only)	\|IO\| < 1 μA
		VDD=5V, VO = 4.5V		1.0		1.5	1.0		1.0		V
		VDD=10V, VO = 9V		2.0		2.5	2.0		2.0
		VDD=15V,VO= 13.5V		3.0		3.5	3.0		3.0
VIH	HIGH Level Input Voltage 输入高电平电压(CD4050BC Only)	\|IO\| < 1μA
		VDD =5V, VO =4.5V	3.5		3.5	2.75		3.5			V
		VDD = 10V, VO =9V	7.0		7.0	5.5		7.0
		VDD=15V, VO=13.5V	11.0		11.0	8.25		11.0
VIH	HIGH Level Input Voltage 输入高电平电压(CD4049UBC Only)	\|IO\| < 1μA
		VDD =5V, VO =0.5V	4.0		4.0	3.5		4.0			V
		VDD = 10V, VO =1V	8.0		8.0	7.5		8.0
		VDD=15V, VO =1.5V	12.0		12.0	11.5		12.0
IOL	LOW Level Output Current 输出低电平电流 (Note 4)	VIH = VDD, VIL = 0V
		VDD =5V, VO =0.4V	4.6		4.0	5		3.2			mA
		VDD =10V, VO=0.5V	9.8		8.5	12		6.8
		VDD=15V, VO =1.5V	29		25	40		20
IOH	HIGH Level Output Current 输出高电平电流 (Note 4)	VIH = VDD, VIL = 0V
		VDD =5V,VO =4.6V	-1.0		-0.9	-1.6		-0.72			mA
		VDD =10V,VO=9.5V	-2.1		-1.9	-3.6		-1.5
		VDD=15V,VO=13.5V	-7.1		-6.2	-12		-5
IIN	Input Current 输入电流	VDD= 15V, VIN=0V	-0.3		-0.3	-10^-5			-1.0		μA
IIN	Input Current 输入电流	VDD =15V, VIN=15V	0.3		0.3	10-5			1.0		μA

AC Electrical Characteristics 交流电气特性：

Symbol 符号	Parameter 参数	Conditions 条件	最小	典型	最大	Units 单位
tPHL	Propagation Delay Time HIGH-to-LOW Level 传播延迟高到低	VDD = 5V		30	65	ns
		VDD = 10V		20	40
		VDD = 15V		15	30
tPLH	Propagation Delay Time LOW-to-HIGH Level 传播延迟低到高	VDD = 5V		45	85	ns
		VDD = 10V		25	45
		VDD = 15V		20	35
tTHL	Transition Time HIGH-to-LOW Level 过渡时间高到低	VDD = 5V		30	60	ns
		VDD = 10V		20	40
		VDD = 15V		15	30
tTLH	Transition Time LOW-to-HIGH Level 过渡时间低到高	VDD = 5V		60	120	ns
		VDD = 10V		30	55
		VDD = 15V		25	45
CIN	Input Capacitance 输入电容	Any Input		15	22.5	pF

切换时间波形图

典型电路
